一．概述

HDL-FC-ZL5型智能远程粉尘巡检仪（以下简称粉尘巡检仪）主要用于工矿企业中粉尘颗粒物（ PM10，TSP）的浓度在线检测及巡检超标报警。本仪表主要应用在，修建铁路遂道。公路遂道时的粉尘的在线监控报警。或大型公共场所室内，工矿企业，工厂车间地下室，生产车间内带有粉尘颗粒的空气吸入仪表内，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

HDL-FC-ZL5型智能远程粉尘巡检仪，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器,全中文显示。实时数据通过4G  5G 无线传输至管理云平台。

二．主要技术指标

1、粉尘测量档别TSP；可选（PM10，PM2.5,温湿度）；

2、粉尘测量范围： 0.01~1000mg/m³；可定做各种规格量程；

3、温度测量范围；-30℃----200℃  湿度RH（0－90）％

4、检测灵敏度：0.001mg/m³；重复性误差：≤±3%；

5、空气采样流量：2.L/min (0.1 f t 3/min)；

6、采样时间：1秒…100分钟手动任意设置时间。可直读粉尘质量浓度（mg/m3）。

7、有自净校正功能。

8、工作环境： 温度（-30－80℃）； 湿度RH（0－80）％

9、工作电源：12-24VDC

10、仪器使用寿命大于五年

11、体积：160mm×148 mm×80  mm；

12、重量；约1KG

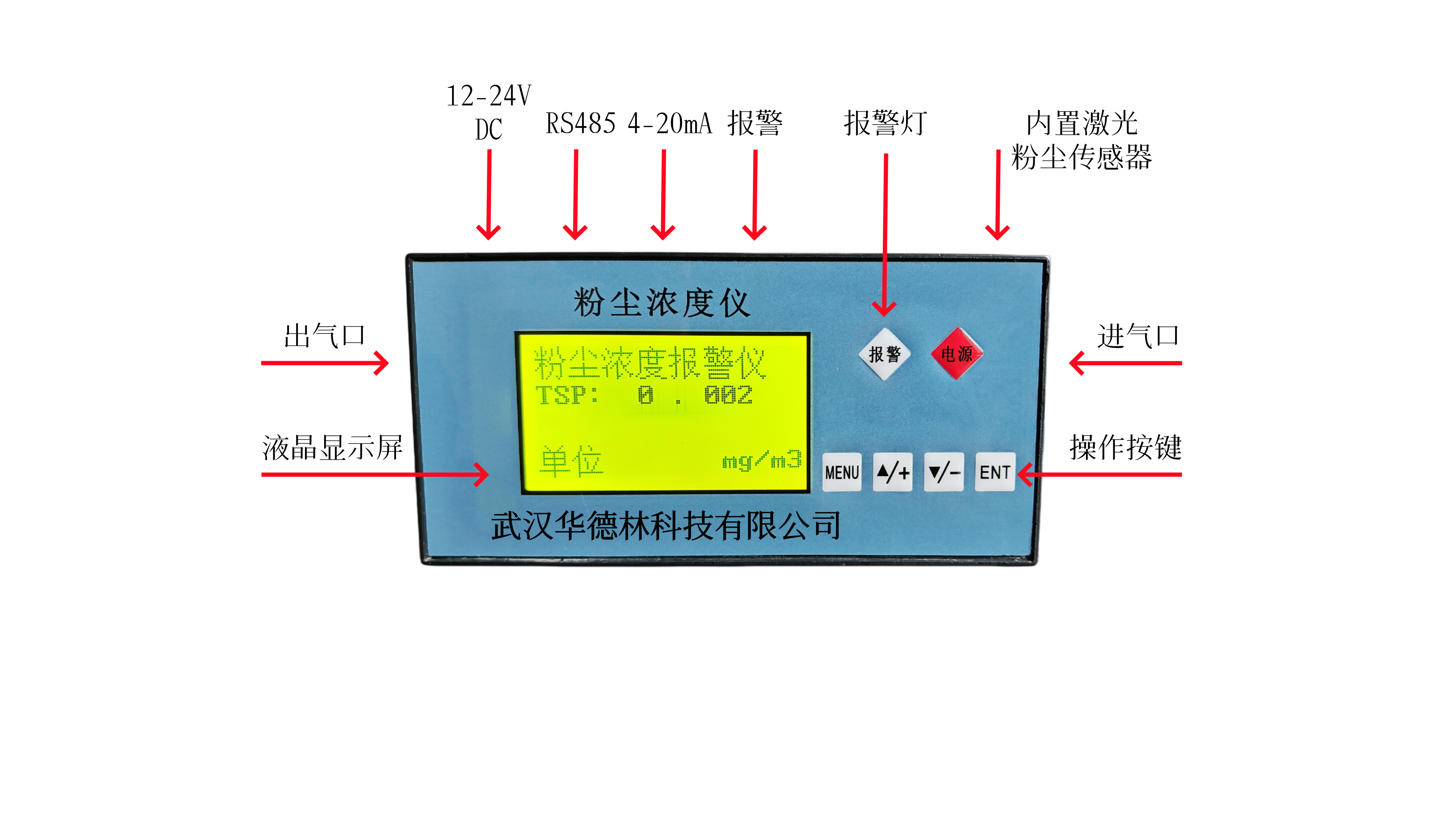

三．仪表结构与液晶显示屏测量显示

(仪表结构图）

四．特点

本仪器体积小,携带方便,具有测试速度快，灵敏度高，稳定性好，重量轻，操作简单。适宜机器狗，隧道粉尘巡检，无人机空间巡检，钢铁冶炼巡检等场合测量。安全生产，实时监控。实时数据传输，提前预警，通过4G  5G 无线传输至管理平台。还可同时传送至安全管理人员手机。实现24小时无人值守，可设置提前预警，保证生产安全。

五．适用场合

HDL-FC-ZL5型智能远程粉尘巡检仪，主要用于修建铁路遂道，公路遂道时的粉尘的在线监控报警。或大型公共场所室内，工矿企业，工厂车间地下室，该仪器适用于公共场所可吸入颗粒物（PM10，TSP）浓度的快速测定、工矿企业生产现场等粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。生产车间，工厂内部等领域的粉尘浓度实时检测。

六．简要操作说明

粉尘检测仪调试方法

1．开机

按一下面板上面的“电源”键，松开后即开机

关机：按电源键一下松开后，即关机

2.主画面

3.进入菜单设置

        长按“MENU”,五秒后轻开，此时出现设置画面

a.输出设置

按一下“MENU”,此时光标在接口的后面闪烁，按“△/+”或“▽/-”进行转换。

   485通讯 Modbus     模拟量4～20mA

b.系数设置

   按一下“MENU”,此时光标在TSP_K:后面闪烁，按“△/+”或“▽/-”放大或缩小倍数。

系统默认数为：0100

c. 485通讯地址设置

按一下“MENU”,此时光标在地址后面闪烁，按“△/+”或“▽/-”，来设置本机的485通讯地址。

d. 报警点设置

   长按“MENU”,五秒后轻开，此时出现设置画面

此时按一下“MENU”，修改个位，按“△/+”或“▽/-”来修改

此时按两下“MENU”，修改十位，按“△/+”或“▽/-”来修改

以此类推

4．退出修改菜单

长按“MENU”,五秒后轻开，此时返回到测量画面
