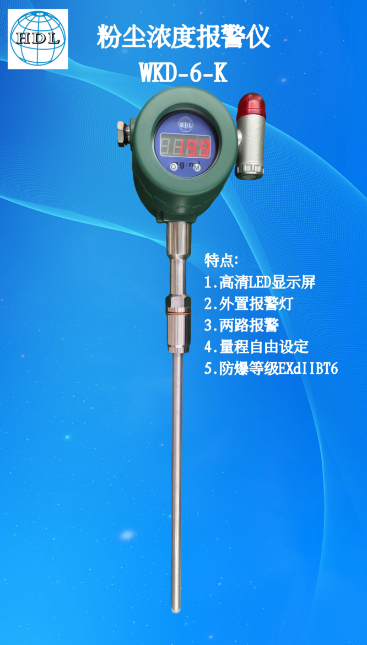

华德林粉尘浓度报警仪WKD-6-K说明书

 WKD-6-K系列两线制回路供电数控表适合所有两线制变送器，如压力、差压、温度、流量、PH 值、距离、加 速度和力等。其内置微处理器，通过两按键操作，实现零点、满量程、小数点、单位符号、报警、延时等设定 和基准标定而无需电位器及其他调整，并可设定两个报警点，输出两路继电器触点控制功能。仅需串联在被测 回路中，借用变送器回路电源，就能将被测回路中的 4～20mA 信号所对应的数量信息精确的显示出来，并实现报警控制功能。

本表呈园饼型，采用塑料外壳，外径φ62/64mm，厚 29mm。

一、技术条件

                                                                       ⒍极性转换：负信号自动显示“－”，正

                                                                       信号无符号显示。

二、外形结构及安装措施

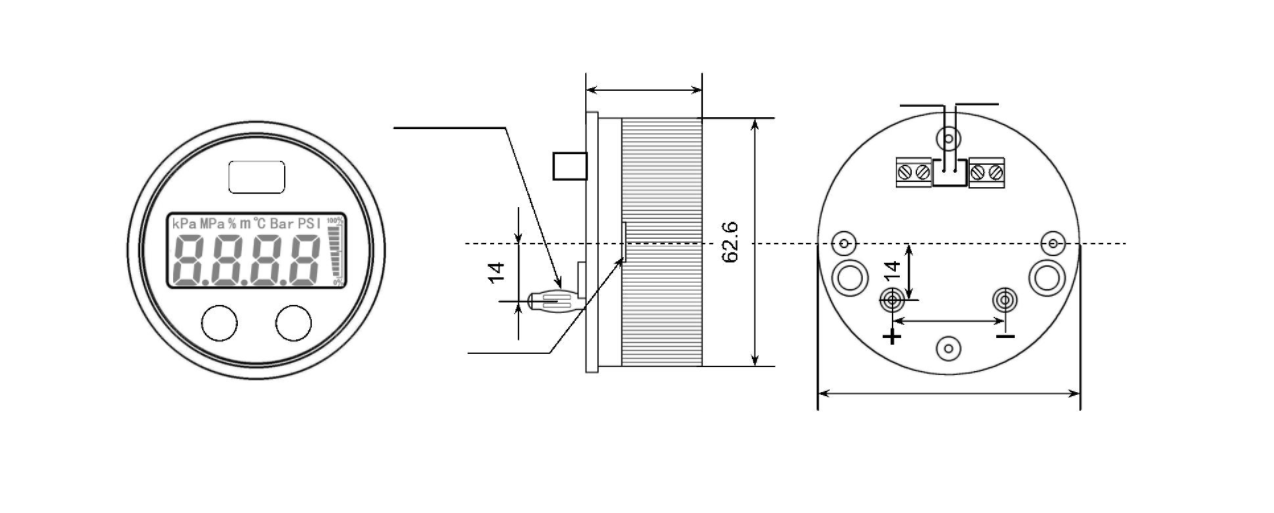

 本表结构及外形尺寸请见图一，上部为透明盖，PC 料塑制，下部为底座，用 ABS 料塑制。透明盖与底座之间结合部靠凸凹槽定位扣合，以保持面膜的窗口与表芯上的液晶板准确对位。上盖边缘两侧有宽 1mm×9mm 的对称槽口，是用来分离透明盖与底座的缺口，用头部尺寸相当的螺丝“一”字劈，将批头插入槽口，用力转 动，就可打开透明盖，以便对内装表芯进行调试和维修。

 在底座背面下方，装有两个灯笼插头，即做为 4～20mA 信号接线端子也做安装定位用，注意信号极性。 在底座背面上方，装有一排接线端子，中间白色是变送器电源 DC24V 输入插座，左右两边各有一个绿色端子是继电器触点输出端子，A1 对应 AL1 报警点，A2 对应 AL2 报警点。

三、 使用说明

在表头装入控制系统工作前要先进行必要的调试与设定，以保证实现工作的要求，标准信号（4～20mA）

从插头“+”输入，“-”输出。

⒈量程设定：根据系统设计对表头显示量程的数据规定，按照附录《数控变送表调试详细说明》中的“菜

单一”分别设定输入 4mA 和 20mA 的显示数，确定小数点。表头内基准是按照“菜单三”在出厂前已标定，

用户若要重新标定，要具备有优于0.02%精度的校验仪，否则不能保证精确度。

⒉报警功能设定：根据系统功能的设计要求，按照附录“调试详细说明”中的“菜单二”的顺序安排设

定报警点（AL-1）、（AL-2）的临界值，延时值（AL-3）及报警状态（AL-4）。

四、报警工作原理。

⒈当表头显示值达到设定的报警状态时，表头主芯片输出报警信号，约 2V 高电位电压信号，加在光电

耦合器输入端经隔离的光电放大作用，在外电源配合下光耦输出直流驱动电流给继电器线圈，吸合常开触点，

接通执行机构电源回路，执行器（例如电动机等）启动。

⒉退出报警状态时，主芯片报警信号输出端降为低电位，约 0V，同时光耦输出电流降为零,继电器释放，

触点开路，执行机构断电，停止工作。

图二

五、报警系统装配调试的硬件指导。

结合图一控制表头的背诗图与控制系统连接的简要电原理图，将变送器电源、变送器组件、控制表头、

执行器及执行器电源正确连接起来，然后启动系统工作，随着工质状态的变化，考核从传感器到执行器的工

作运行结果是否达到了闭环控制的设计要求。

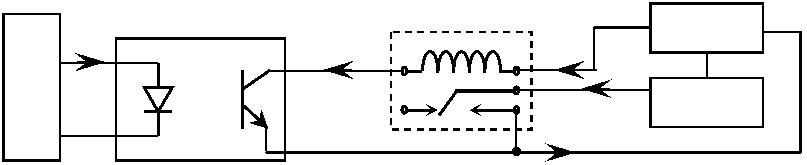

该数控表能同时输出两路各自独立的报警及继电器触点 A1 和 A2 从表背面端子引出，与外电源、执行器

的连接关系见图三。以 AL1 路为例简明其工作原理：A1 光耦输出放大器集电极通过继电器线圈接到电源 E+，

发射极接到 E-，构成有效的放大电路，当光耦输入端有报警信号输入时，光耦内部产生的光信号作用于光

电放大器，在输出回路产生放大的电流通过继电器线圈，继电器吸合，使常开触点闭合，沟通了电源 E 给执

行器的供电回路，执行器开始工作。当报警信号消失时，以上两个回路的电流同时消失，执行器停止工作。

⒈ 触点负载：5A 250VAC/30VDC                   ⒉ 最大转换电压：277VAC/30VDC

⒊ 最大转换电流：5A                                   ⒋ 最大转换功率：1250VA/150W
