在线式噪声检测仪

HDL-ZS-07

使用说明书

武汉华德林科技有限公司

HDL-ZS-07噪声检测仪是一款采用MCU芯片的低功耗模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的检测仪。标准配置为LCDTFT高清液晶显示、三线制 4~20mA 模拟、RS485 数字和开关量信号输出，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。

执行标准：

GB/T 3836.1-2021《爆炸性环境第一部分：通用要求》GB/T 3836.31-2021《爆炸性环境第三十一部分：由防粉尘点燃外壳“t”保护的设备》

GB 3836.15-2000 《爆炸性气体环境用电气设备第 15 部分：危险场所电气安装( 煤矿除外) 》

GB 12476.1-2013《可燃性粉尘环境用电气设备第1部分：通用要求》

GB12358-2006 《作业场所环境气体检测报警仪通用技术要求》

GBZ 2.1-2007 《工作场所有害因素职业接触限值》

GB 4208-2008 《外壳防护等级（IP 代码）》

噪声检测仪特点：

■采用了可定制量程智能传感器，保障了检测仪灵敏度高、精度高、线性稳定、响应快等优点；

■采用了MCU芯片，突显了检测仪低功耗、性能安全可靠、数据转化精准、信号输出稳定等等；4-20mA、RS485、开关量等多种信号输出，方便接入PLC、DCS、DDC等工控系统，也可单机通过开关量联动风机、电磁阀等控制设备

■支持定制无线信号传输：Zigbee、LORA、433M、4G、WiFi、NB、GPRS等等；

■点阵高清LCDTFT液晶显示屏，中英文操作界面可自行切换

■可通过遥控免开盖对检测仪进行报警值、调零、校准、复位、修改地址码等功能菜单操作

■本地一体化声光报警指示，可通过报警控制主机或无线信号实现远程手机、电脑、监控室、第三方平台等报警提示，还可红外遥控一键消音

■铝合金铸体防爆外壳，坚固耐用

■通过多种CMA、CNAS、CE、ROHS、SIL 、UL、ECM安全等国际认证

■防爆证等级：Ex db IIC T6 Gb

■防爆证编号：SYEx23.04100

噪声检测仪产品参数：

产品名称	在线式噪声检测仪
型号代码	HDL-ZS-07

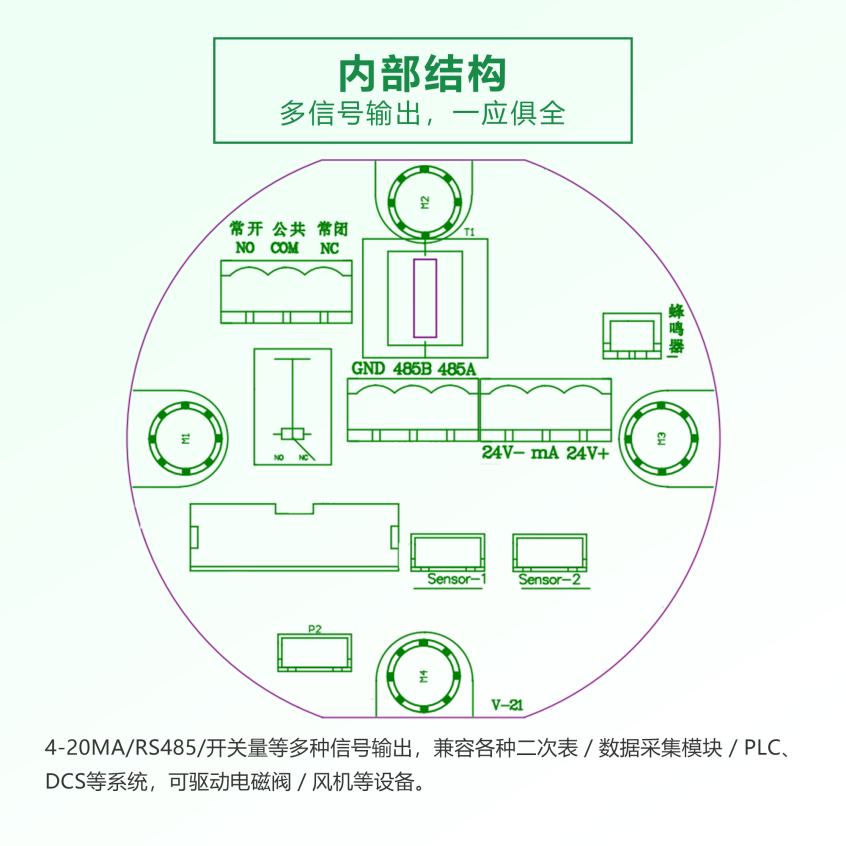

输出信号	①4-20mA信号：标准的12位精度4-20mA输出芯片，传输距离1Km ②RS485信号：采用标准MODBUS RTU协议，传输距离1Km ③电压信号：0.4-2V,0-5V、0-10V输出，选配（电压输出与电流输出二选一） ④开关量信号：标配1组无源触点继电器，容量220VAC 3A/24VDC 3A ⑤GPRS、4G、WIFI、LORA、ZigBee等无线信号
接收设备	用户电脑、控制报警器、PLC、DCS、DDC等
工作方式	扩散式/泵吸式
检测介质	噪声
检测原理	电容式

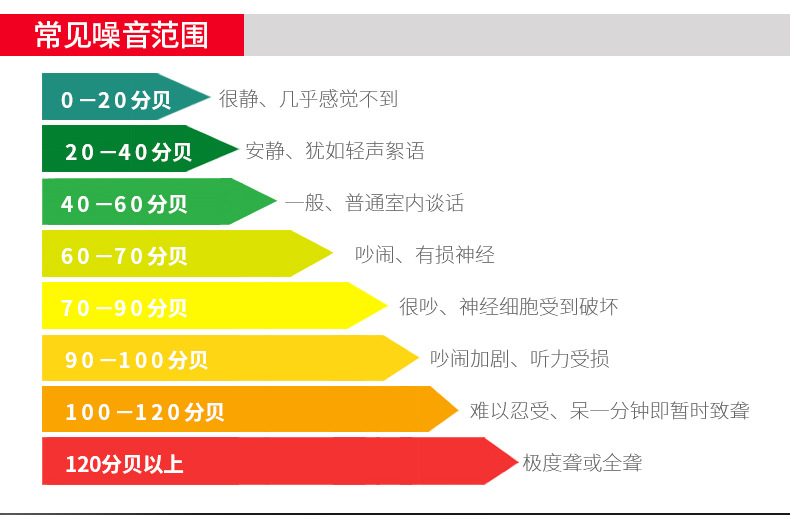

检测范围	50DB~120DB（根据传感器原理而定）
分辨率	0.01dB（根据量程而定）
检测误差	≤±3%F.S（全量程内≤2%）
重复性	≤±2%
线性误差	≤±2%
响应时间（T90）	≤10S
工作电压	DC24V（12V～30V）
工作温度	-20℃~50℃ 特殊要求：（-40℃~+70℃）
工作湿度	10-95%RH（无冷凝）
传感器寿命	2～3年（根据使用的环境而定）
防爆形式	探头变送器及传感器均为隔爆型

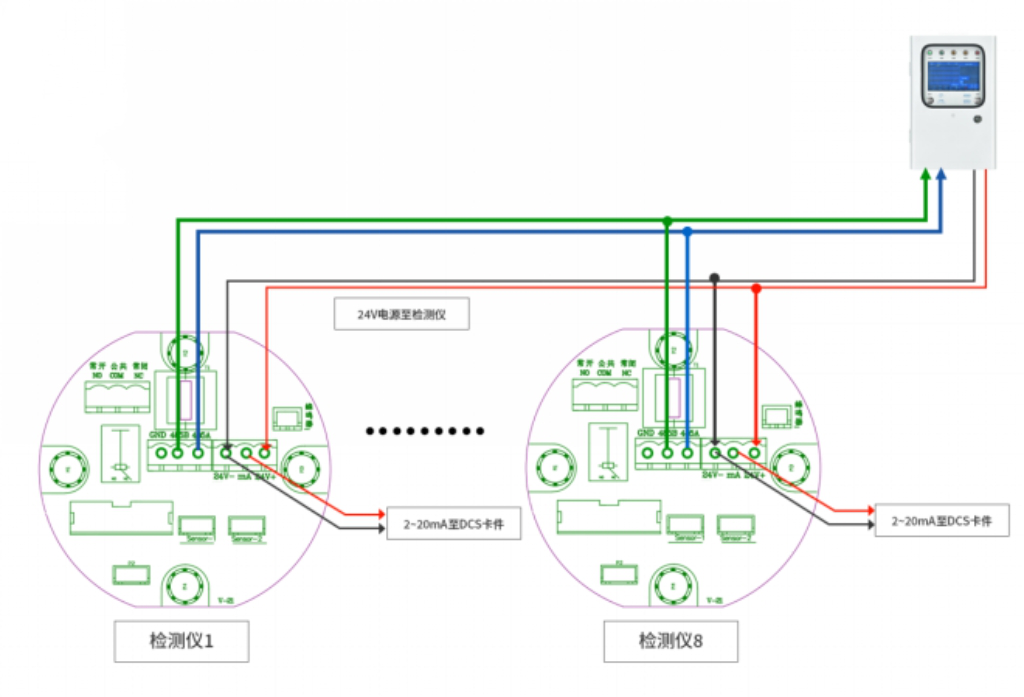

连接电缆	①4～20mA 选三芯屏蔽电缆，RS485 选四芯，距离超 1000 米（带一台检测仪）时单根线径≥1.5mm，屏蔽层接大地。 ②无线传输：可内置LORA、Zigbeg模块，近距离无线传输；可外置GPRS/4G模块，远程数据传输到云平台，可电脑端和手机端查看历史记录，不受距离限制（选配）
报警方式	现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等
报警设置	标准配置两级报警；可设置报警方式：常规高低报警、区间控制报警
外形尺寸	18220192（LWH）
电气接口	默认 M20X1.5 内螺纹，可选 3/4NPT、1/2NPT
计量证	可选，费用客户自付
附件	包装箱、说明书、合格证、出货单各一份
选配附件	温湿度测量、220V转24V电源适配器。电脑监控配件：免费上位机软件、USB 转 RS485 转换连接线，如果要网络传输还需 RS485转网口转换器
