通过调节变频器的频率来改变给料电机的转速，从而改变给料量，同时用固体流量计实时检测实际流量，并将信号反馈给控制器，形成一个闭环，最终使实际流量稳定在设定的目标值上。

系统组成

1. 1.
   给料设备：如振动给料机、螺旋给料机、皮带秤等。它的任务是输送固体物料。
2. 2.
   变频器：用于驱动给料设备的电机。通过接收来自控制器的信号（通常是4-20mA电流信号），来改变其输出频率（例如0-50Hz），从而精确控制电机的转速。转速越高，给料量越大。
3. 3.

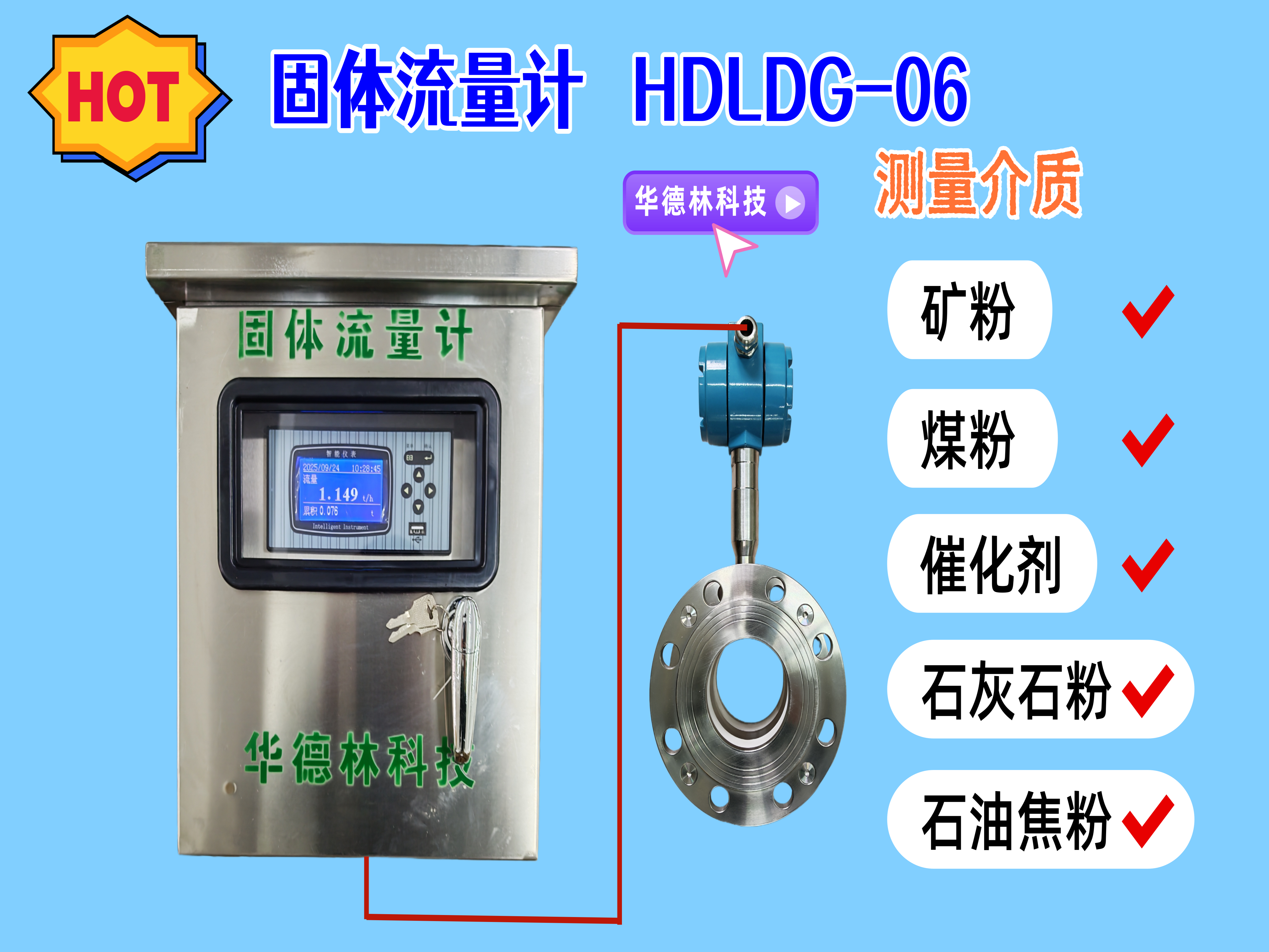

   固体流量计：安装在给料设备下游的管道上，用于连续、在线地测量瞬时固体流量（单位：吨/小时，kg/h等）。
4. 4.
   控制器（PLC或DCS系统）：这是系统的大脑。它内部设定了一个我们期望的目标流量值（Setpoint）。

工作流程（闭环控制原理）

• •
  操作人员在控制器上设定一个目标流量值，比如 10 吨/小时。
• •
  固体流量计实时测量管道中物料的实际流量，并将这个测量值（比如 4-20mA 信号）持续传送给控制器。

• •
  控制器将接收到的实际流量值与预设的目标流量值进行比较，得出一个偏差值（Error）。
  • •
    偏差 = 目标值 - 实际值
  • •
    例如：目标10 t/h，实际8 t/h，则偏差为 +2 t/h。
• •
  PID控制算法会根据这个偏差值的大小、存在时间以及变化趋势进行计算。它的目的是尽可能快速、平稳地将偏差消除为零。
  • •
    比例（P）：偏差越大，调整力度越大。
  • •
    积分（I）：消除稳态误差（即使实际值很稳定，但和目标值有微小差距）。
  • •
    微分（D）：预测变化趋势，防止过量调整（超调）和振荡。

• •
  PID计算后，控制器会生成一个相应的控制信号（通常是4-20mA），并发送给变频器。
• •
  变频器根据接收到的信号大小，来调整其输出给给料机电机的频率。
  • •
    在上面的例子中（实际流量低于目标流量），控制器会输出一个更大的电流信号（比如从12mA增加到15mA）。
  • •
    变频器接收到这个增大的信号后，会提高输出频率（比如从30Hz提高到37Hz）。
  • •
    给料机电机的转速随之增加，从而加快给料速度。

• •
  给料速度加快后，管道中的实际流量会开始上升。
• •
  固体流量计立刻检测到这个变化，并将新的、更高的流量值（比如9.5 t/h）反馈给控制器。
• •
  控制器再次比较（新偏差 = 10 - 9.5 = +0.5 t/h），再次通过PID运算，微调输出给变频器的信号。
• •
  经过几次这样的快速循环调整，实际流量会最终稳定在目标流量10 t/h附近，系统达到动态平衡。

核心关系总结

• •
  “控制频率” 是手段（通过变频器实现）。
• •
  “控制流量” 是目的。
• •
  固体流量计 是实现精确控制的关键传感器，它提供必不可少的反馈信息。

举例说明：螺旋秤系统

1. 1.
   目标：需要稳定地向窑炉输送 5.0 t/h 的粉煤灰。
2. 2.
   过程：
   • •
     螺旋给料机负责推料。
   • •
     固体流量计安装在螺旋机出料口后的输送管道上。
   • •
     如果由于物料湿度增加导致流动性变差，实际流量下降到 4.6 t/h。
   • •
     流量计立即检测到这一变化，报告给PLC。
   • •
     PLC计算出正偏差（+0.4 t/h），随即增大给变频器的指令信号。
   • •
     变频器频率从35Hz升高到38Hz，螺旋机转速加快。
   • •
     流量随之回升，最终稳定在5.0 t/h。

优点
