防爆型粉尘浓度检测仪

HDL-FC-25G-EX

使 用 说 明 书

 一、概述

HDL-FC-25G-EX防爆型粉尘检测仪，是将空气中粉尘浓度信号转化为数字信号，采用三线制(4~20)mA/四线制RS485的电流信号输出方式，具有传输距离远、抗干扰性能好等特点。

通过激光散射原理、采用自吸采样制造的粉尘检测仪。主要检测空气中悬浮的颗粒物(PM1.0、PM2.5、PM10)或大颗粒粉尘、 煤尘、扬尘、水泥尘等，数据输出为浓度重量模式。

该仪器采用先进的嵌入式技术，由中央处理器对采集信息进行处理，具有处理速度快，抗干扰能力强，测量精度高等优点。本检测仪采用全中文液晶显示屏，高精度激光粉尘浓度检测传感器，高精度数据处理器，大功率安全电源。

本产品适用于具有IIA、IIB、IIC级，T1~T6组别的爆炸性混合物场所中的1区或2区使用。防护等级为IP66的尘密外壳用于21区22区

1.1本产品设计、制造、检定遵守以下国家标准: GB/T3836.1-2021《爆炸性环境第1部分:设备通用要求》

GB/T3836.2-2021《爆炸性环境第2部分:由隔爆外壳“d”》保护的设备JJG846-2015《粉尘浓度测量仪》计量检定规程

GB/T191-2008包装储运图示标志

警告:严谨在作业现场对探测器就行带电开盖，有爆炸性粉尘环境时请勿打开

二、主要技术指标

·检测原理:激光光散射

检测介质:粉尘

·测量范围:(0~1000)ug/m3;(0~1000)mg/m3;(其它可选)

·分辨率:lug/m3或1mg/m3(可选)

·采样方式:自然扩散

响应时间:<30s

相对湿度:<93%RH

输出信号:4~20mA或者RS485

功 耗:≤3W

整机重量:≤2500g

·外形尺寸:190×250×90(mm)

防护等级:IP66

·使用电缆:≥3×1.5mm2、≥4×1.5mm2

·压力限制:86KPa~106KPa

·防爆方式:隔爆型

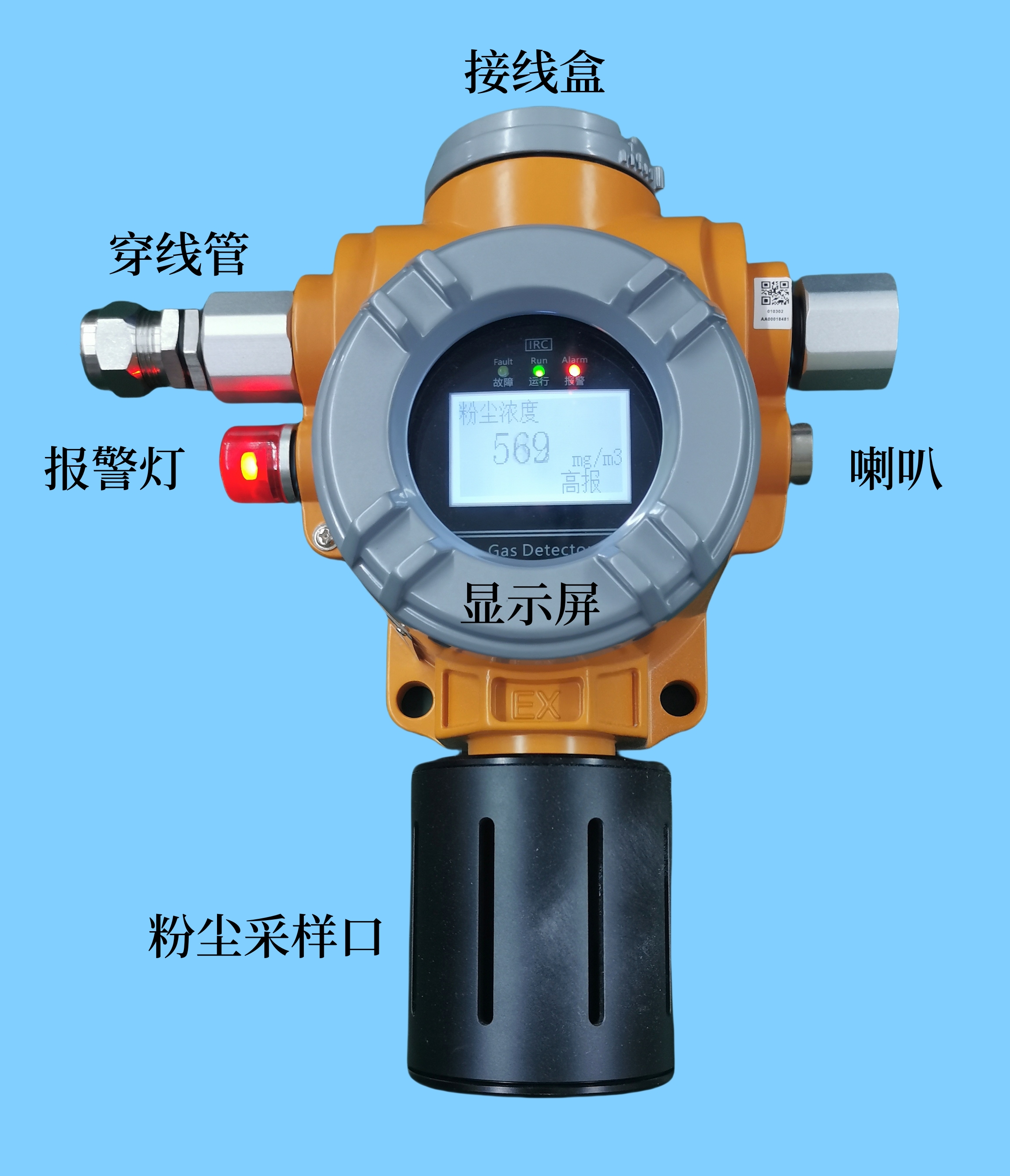

三、产品结构

粉尘浓度探测器由探测器主体、传感器单元模组、显示窗、声光报警装置等。

四、探测器安装

安装位置

根据粉尘的比重及风向，粉尘浓度探测器应安装在离粉尘环境中检测点处1m 范围内，这样粉尘浓度探测器的实际反应速度比较快，否则，有可能出现粉尘浓度探测器安装处粉尘浓度不超标，而有粉尘点处局部粉尘已经超标，主机却不能报警的现象。

五.适用场合

HDL-FC-25G-EX防爆型粉尘检测仪，该仪器适用于公共场所可吸入颗粒物（PM10和TSP）浓度的快速测定、工矿企业生产现场等粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。生产车间，工厂内部等领域的粉尘浓度实时检测.报警功能。

电脑端粉尘检测仪每个检测点在线测量与监控系统

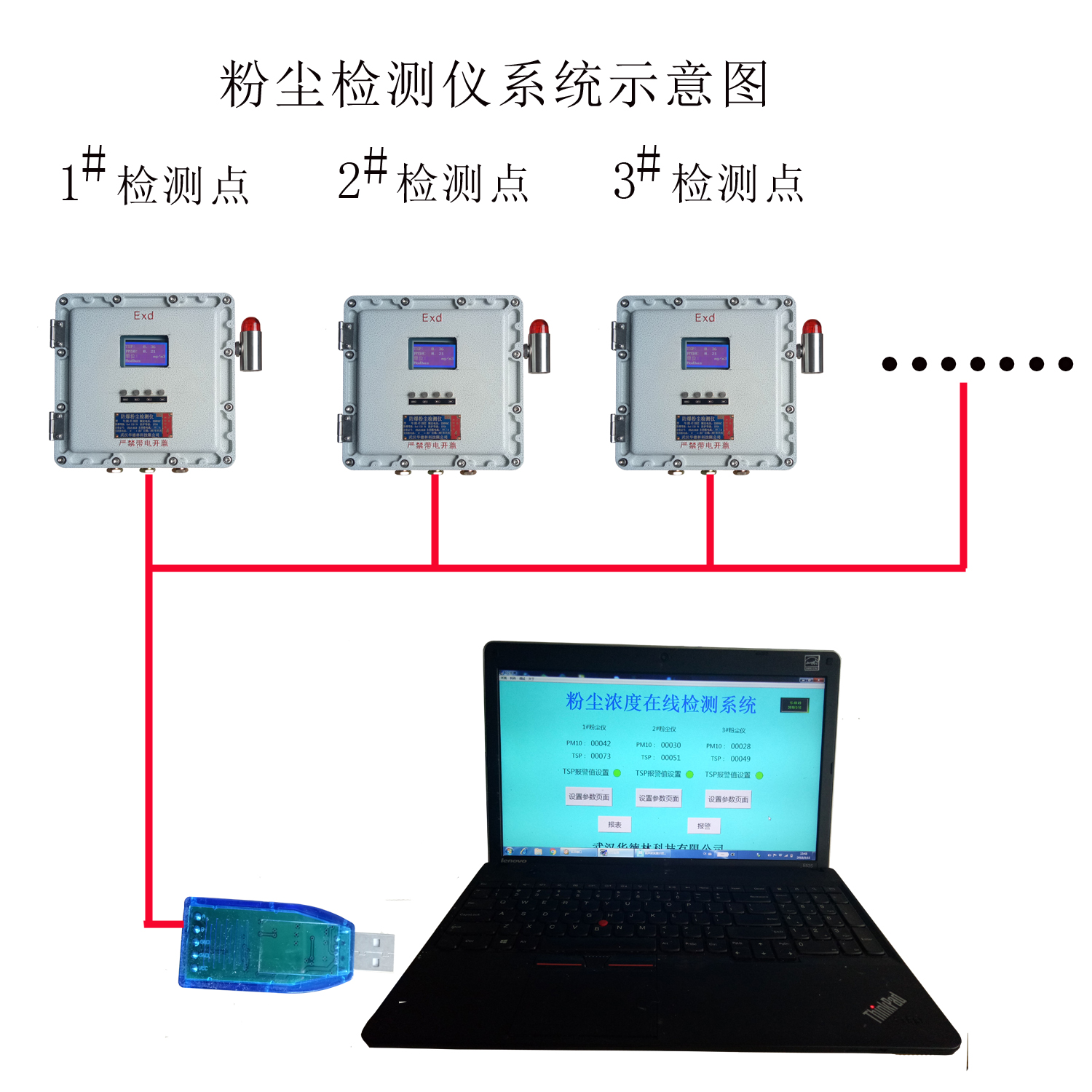

一、以三个检测点为例（连接示意图

二、监控软件安装

1.监控软件由我公司提供（在U盘内）

2.将U盘中的监控软件复制到电脑，双击U盘中“Runsetup”，安装到电脑中，安装完后，桌面会出现“Touchvew”的图标。

三、多个粉尘检测仪与电脑的连接

1.将每台粉尘检测仪的485输出用信号线并连起来到控制室电脑。

2.将信号线的另一端连接到带USB接口的信号转换器上，

A接485信号“＋”，B接485信号“－”。

四、设置

1.电脑设置

①将数据转换器插入电脑的USB接口上

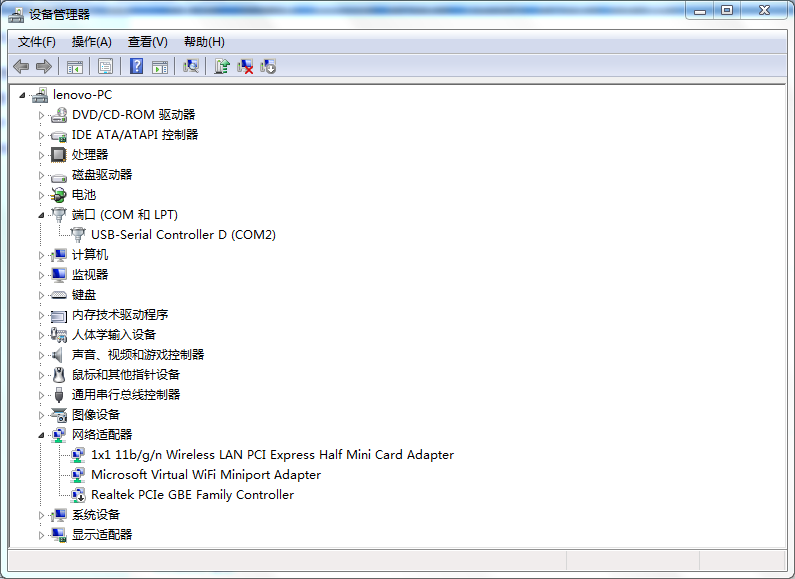

②将鼠标光标移动到“我的电脑”上单击右键此时弹出一个对话框，左键单击“属性”，左键单击“设备管理器”

③弹出画面

左键双击

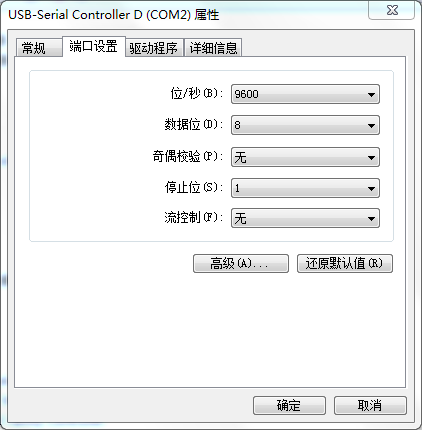

④此时左键单击“端口设置”参数如下图设置

⑤左键单击“高级（A）…” ，在COM端口号（p）   选择“COM2”,点“确认”，继续点“确认”。

2.软件设置

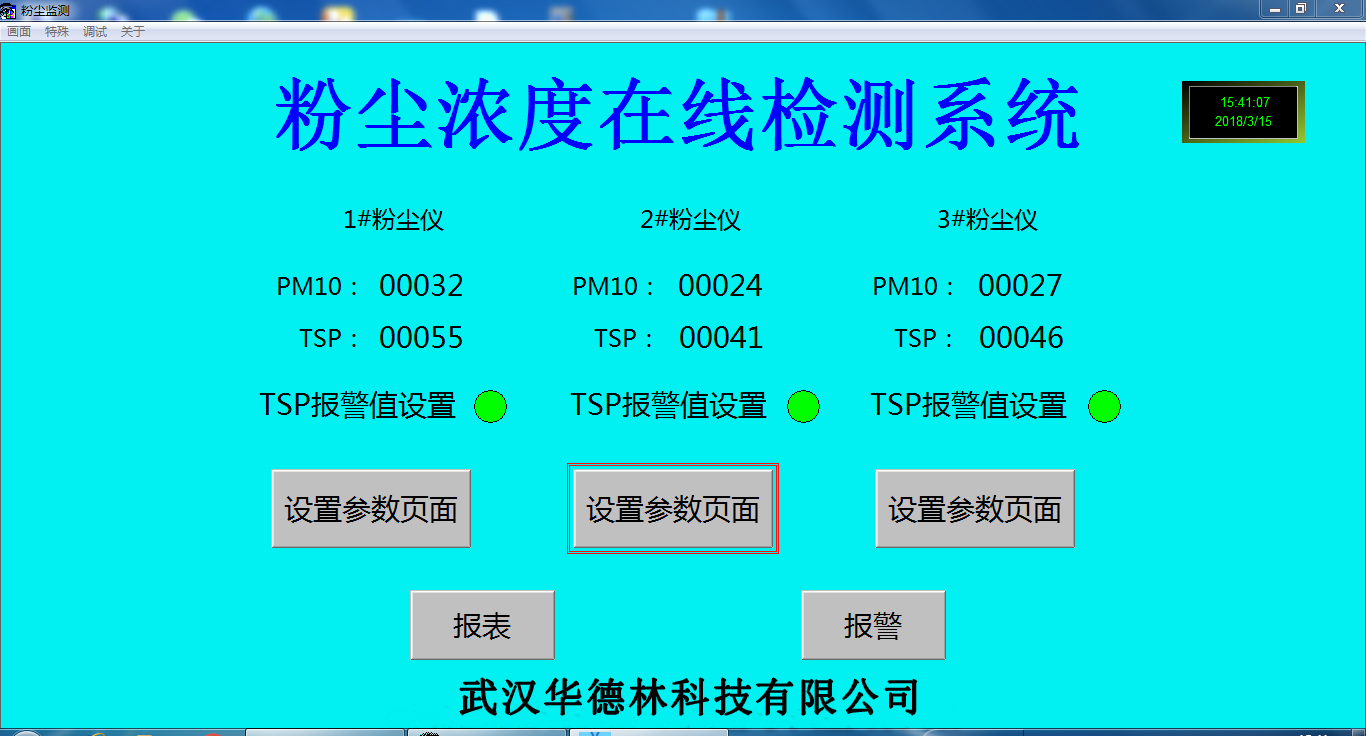

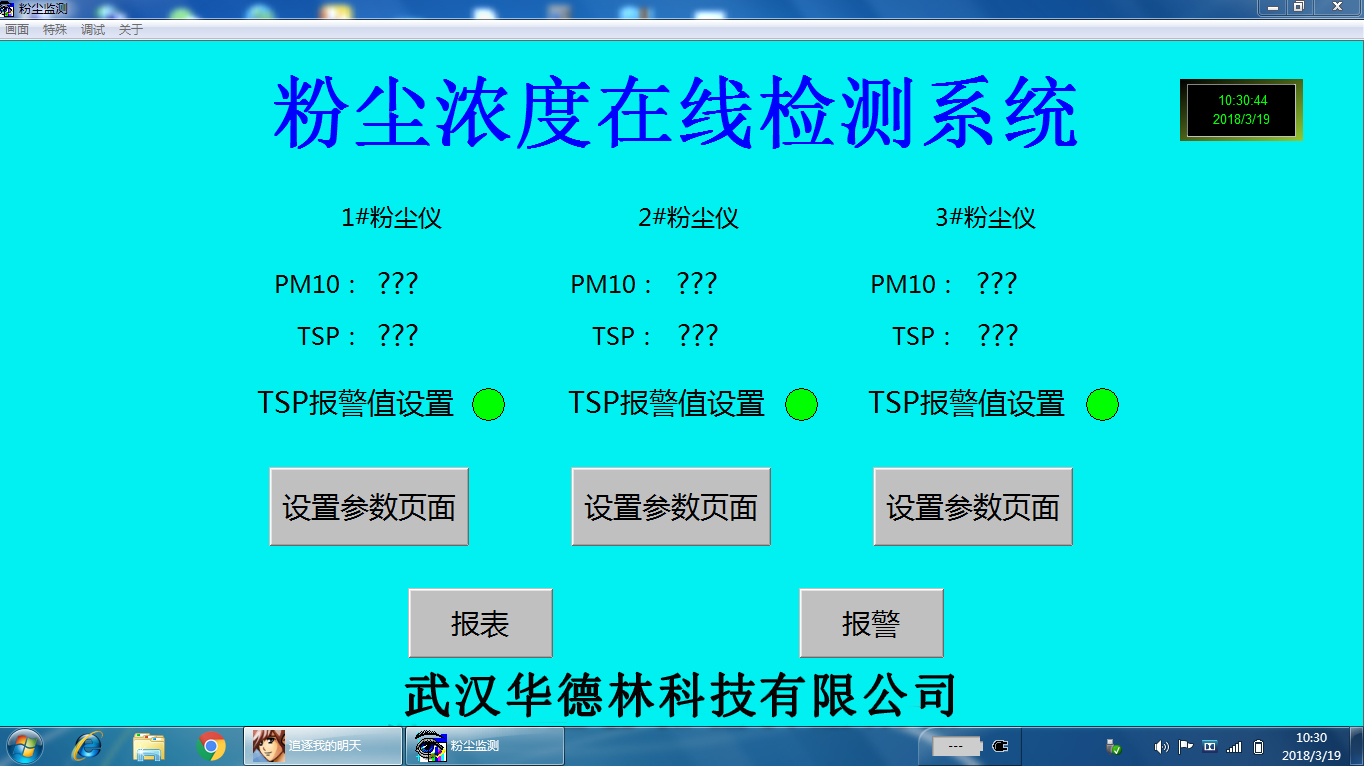

①双击桌面，电脑显示

②报警点设置

左键点击“TSP报警值设置”，输入高报警点后点“确认”

此时：仪表所测值高于设置的报警值时现场的闪光报警器启动，监控画面的绿灯变为红灯

③仪表系数设置

左键点击“设置参数页面”，用于修改线表系数，出厂系数默认为“0100”，如要修改系数左键单击“0100”后，修改相应的数字，返回主页面左键点击“主页面”

④报表设置与查询

左键单击“报表”→“查询”→“时间属性”

设置要查看的起始时间   设置要查看的终止时间

   设置要查看的间隔时间

⑤变量选择

  左键单击“变量选择”， 单击“历史变量”，

选中左边方框中的某一变量后，点击中间的“向右箭头”，使左边的变量出现在右边的方框中，每台仪表有两个变量，

注：把几个检测点的变量都移到右边的方框中

选完后，点“确认”继续点“确认”。

⑥保存

将所检测的数据以Excel表格的方式保存在电脑中左键点击存盘路径及文件名下方的方格，输入存盘路径及文件名。

例：D:\粉尘检测仪/一月份数据.xls  点“保存”即可。

3.仪表的设置

让每台仪表的读数与电脑画面中各点读数相对就需要修改各仪表的地址码，具体操作示，仪表操作说明

1#粉尘仪————地址码为“1”

2#粉尘仪————地址码为“2”

3#粉尘仪————地址码为“3”

4.退出粉尘检测系统，扒出与电脑连接的数据转换器，重新插入数据转换器，启动粉尘检测系统
