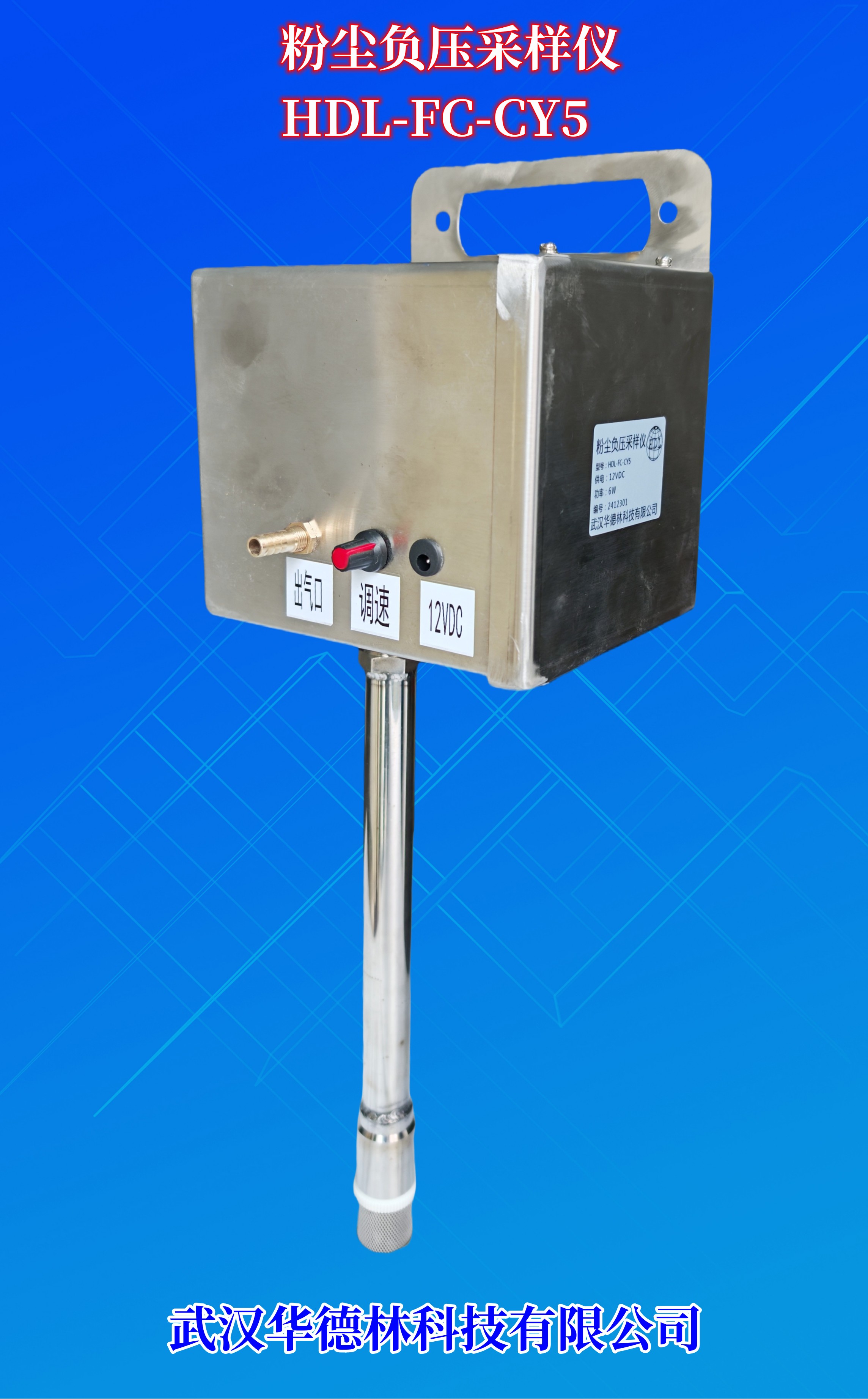

粉尘负压采样仪

HDL-FC-CY5说明书

一、产品概述

HDL-FC-CY5粉尘负压采样仪是一款专为高效、精准采集负压管道中粉尘样本而设计的专业设备。它基于先进的负压抽吸技术，能够快速、稳定地收集负压管道中的粉尘颗粒，为后续的粉尘浓度分析、成份检测等提供可靠的样本支持。广泛应用于工业生产车间排放、除尘布袋效果。烟道废气排放现场、环境监测站以及科研实验室等场所。

二、产品特点

1. 高效采集：采用高性能真空泵，提供强大的负压吸力，确保在短时间内采集到足够量的粉尘样本，满足各种检测需求。

2. 精准控制：配备高精度流量控制系统，可精确调节采样流量，保证采集过程的稳定性和准确性，使采集结果更具可靠性。

3. 便携设计：整体结构紧凑，重量轻，方便携带，操作人员可轻松在不同场地进行移动采样，适应各种复杂的工作环境。

4. 安全可靠：12V直流供电，可以用共用粉尘电源供电，低电压有效保障操作人员和设备的安全。

三、技术参数

1. 采样精度：粉尘采集效率≥95%，确保采集到的样本具有代表性。

2. 工作环境温度： -20℃ - 80℃，适应不同气候条件下的采样工作。

3. 工作环境湿度：≤90% RH（无凝结）。

4. 外形尺寸：长 × 宽 × 高 = 160mm×140mm×140mm。

5. 整机重量：约 2.5kg。

四、产品组成

1. 负压采样仪：集成真空泵、流量调速，外壳采用不锈钢材质，具有良好的抗冲击和耐磨性能。

2. 采样头：根据不同的采样需求，配备多种类型的采样头，如旋风式采样头、滤膜式采样头。旋风式采样头可有效分离大颗粒粉尘，适用于高浓度粉尘环境；滤膜式采样头则能精准采集细微粉尘颗粒，常用于对粉尘成分分析要求较高的场合。

3. 采样管：采用DN25不锈钢材料制成，具有良好的耐用性，确保在采样过程中粉尘不会泄漏。采样管长度可根据实际采样距离进行调整，最长可达 3m。

五、操作方法

1. 采样前准备

1. 将采样头安装在采样管一端，确保连接紧密无泄漏。

2. 将采样管另一端与主机的采样口连接，连接牢固后接好电源，打开负压采样仪开关。

3. 通过调速按钮调整采样流量。根据现场粉尘浓度和相关标准要求，合理设置采样参数。

2. 采样过程

1. 将采样头放置在需要采集粉尘的位置，确保采样头进气口与气流方向垂直，以保证采集到具有代表性的样本。

2. 向右扭动调速按钮，设备开始进行粉尘采集工作。

3. 采样结束

1. 当粉尘检测取样完毕后，关闭开关，断开电源，取下采样杆，采样头。

六、售后服务

本公司为粉尘负压采样仪提供完善的售后服务。自购买之日起，设备享受一年质保期。在质保期内，如设备出现非人为原因造成的故障，本公司将免费提供维修和更换零部件服务。质保期后，本公司仍将为用户提供优质的技术支持和维修服务，仅收取相应的零部件成本费和维修费用。
