直读式粉尘浓度测量仪
（HDL-CZ-1000）
产品使用说明书
武汉华德林科技有限公司目录
1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1
2 型号及主要技术指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥1
3 环境条件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2
4 结构特征及工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥2
5 安装与调整‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3
6 使用及操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3
7 故障分析与排除‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5
8 注意事项及保养‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6
9 包装及标志‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6
10 运输、贮存‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6
11 开箱及检查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6
12 售后服务‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6
警告：1.严禁改变本安电路和与本安电路有关的元器件型号、规格和参数！
2.严禁使用本说明书规定以外的电池！
3.严禁在井下充电！
4、维修时不得改变本安电路和与本安电路有关元器件的电气参数、规
格和型号！
HDL-CZ-1000 直读式粉尘浓度测量仪使用说明书
本说明书按 GB/T9969-2008 工业产品使用说明书总则的规定编写
1、概述
HDL-CZ-1000 直读式粉尘浓度测量仪（以下简称测量仪）是以红外光
吸收法原理，一种用于测定环境空气中浮游粉尘浓度的仪器。该仪器根据
MT163 — 1997 《 直 读 式 粉 尘 浓 度 测 量 仪 表 通 用 技 术 条 件 》 和
Q/320582YLA013-2016《HDL-CZ-1000 直读式粉尘浓度测量仪》企业标准及
GB3836.4-2010 标准中 ExibI Mb 等级（矿用本质安全型）防爆设计的测量仪
器，该仪器的呼吸分离装置的分离效能完全符合国际公认的“BMRC”曲线要
求，能准确及时地反映接尘人员吸入的呼吸性粉尘质量和不同粉尘作业场所
中粉尘的污染状况，为准确评价作业场所的卫生状况提供可靠数据，该仪器
适用于煤矿井下。
该仪器结构紧凑，操做简单、负载、负压能力大，自动定时采样、流量
稳定、全中文液晶显示、便于携带等特点。
2、型号命名及主要技术指标
2.1 型号命名
直读式粉尘浓度测量仪的型号为 HDL-CZ-1000
HDL C Z 1000
主要参数：测量范围 0.1mg/m3～1000mg/m3
测量原理：直读
测尘对象：粉尘
华德林
2.2 主要技术指标
1 粉尘浓度测量范围：0.1mg/m3～1000mg/m3
2 粉尘浓度测量相对误差：±25%
3 稳定性相对误差：±2.5%
4 采样流量：2.0L/min
5 采样流量误差：≤2.5%
6 采样流量稳定性：≤±5%
7 采样效能：符合“BMRC”采样效能曲线
8 采样器电池采用 HRL 23/43（2.7Ah）镍氢电池 6 节串联，外串 4
只 0.51Ω/10W 的限流电阻和 1.5A 的保险丝，用环氧树脂灌封后置于电
池盒内，构成本安电池组件，Uo：9.0V，Io：4.52A；镍氢电池应符合
GB/T22084.2-2008 的要求。
9 工作电压：6.0V～8.4V
DC（本安）10 工作电流：≤100mA
11 防爆型式：矿用本质安全型、防爆标志：ExibⅠ Mb。
12 外形尺寸：218×160×80（mm）
13 重量≤2.50Kg
3、环境条件
3.1 测量仪在下列环境条件下应能正常工作：
a) 工作温度： 0℃～40℃；
b) 相对湿度：≤95%（25℃）；
c) 环境大气压：80kPa～110kPa；
d) 适用于具有煤尘或瓦斯爆炸危险的煤矿井下；
e) 无破坏金属绝缘的气体环境；
f）无滴水的场所。
3.2 贮存温度：-40℃～60℃
4、结构特征和工作原理
4.1 结构特征
HDL-CZ-1000 直读式粉尘浓度测量仪由液晶显示屏、采样头（包括总粉
尘采样头和呼吸性粉尘采样头）、检测装置、气泵组件、本安电源、单片机控
制电路等组成。

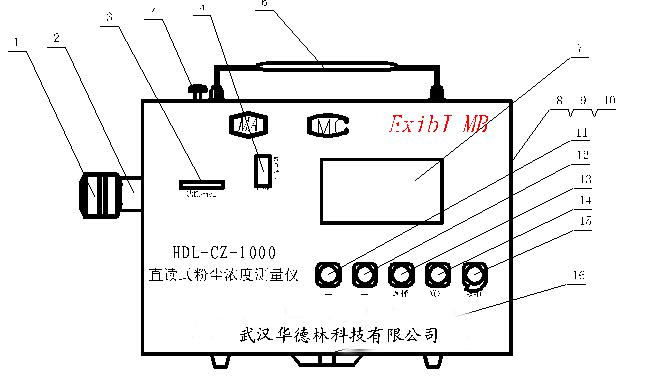

仪器外形结构（如图 1 所示）
图 1 HDL-CZ-1000 直读式粉尘浓度测量外型图
1、采样头
2、采样头连接座
3、滤膜插孔
4、滤膜夹固定旋钮
5、提手组合件
6、流量计
7、液晶显示屏
8、船型开关
9、充电插座
10、打印机接口
11、 “+”键
12、“－”键
13、“选择”键
14、“确定”键
15、“取消”键
16、支架固定螺母
4.2 工作原理
设定好需要采样的时间，将放好滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜进行测量，得到第一个光电压值后，启动仪器开始
进行采样，采样时间到后，检测装置对采有粉尘的滤膜进行第二次测量，得
到第二个光电压值，最后由单片机进行数据处理并计算出粉尘浓度显示在屏
幕上，并自动将数据存储下来。

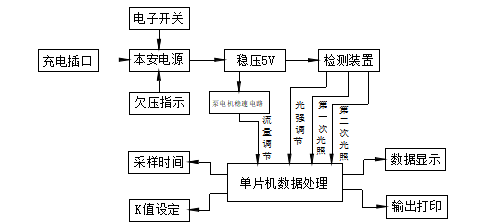

仪器控制流程如图 2 所示
图 2控制流程图
4.3 保护原理
4.3.1 测量仪的电池采用 HRL 23/43 2.7Ah，6 节，串联 4 只 0.51Ω/10W
的限流电阻和 1.5A 的保险丝，用环氧树脂灌封后置于电池盒内。额定电压
Ue:7.2V；最高输出电压 U0：9.0V，最大输出电流 I0：4.52A，构成本安电池
组件。
4.3.2 测量仪采用 SYK22 型直流电机，工作电压 3V，工作电流 0.1A，堵
转电流≤0.4A，与二只反向二极管用环氧树脂浇封。
5、安装与调整
测量仪属便携式仪器，适用于煤矿井下作业环境中进行现场快速准确测
定粉尘浓度，并直接显示读数，测量时将仪器安装在三角支架上固定使用，
采样头迎着风流方向。
6、使用与操作
6.1 首先将测量仪用配套的充电器进行充电，充电器电源为 220V/50Hz
的交流电，充电电流为 250mA，充电时间一般在 12h 为最佳。
6.2 测量仪根据选用采样头的不同可以分别进行总粉尘浓度或呼吸性粉
尘浓度测量，测量总粉尘浓度时选用全尘采样头，测量呼吸性粉尘时选用呼
吸性粉尘采样头，采样时连接预捕集器，使之与采样器紧密连接，不漏气，
不松动。
6.3 面板各功能键（见图 1 所示）
a.“取消”键：取消所选返回上一级菜单
b.“确认”键：设定参数确定
c.“选择”键：参数选择
d.“＋”键：数字增加键
e.“－”键：数字减少键

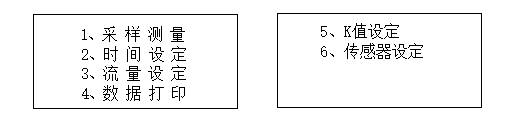

6.4 操作过程A、打开电源“开关”键，仪器进入开机菜单状态（见图 3）按“选择”
键往下翻动（见图 4）。
图 3 图 4
B、按“选择”键，进行菜单选择，按“确定”键，进入采样测量事项警
告菜单（见图 5），再按“确定”键，进入采样测量（见图 6），黑点为测量进
度状态，进度完成还没检测到信号时不能驱动采样泵工作（见图 7），按“取
消”键返回主菜单，检查是否将滤膜夹插入，检查传感器信号是否正常（见
图 8）。

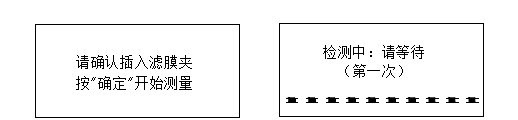

图 5 图 6

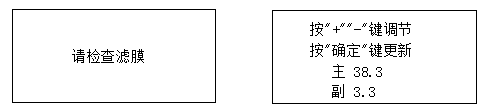

图 7 图 8
C、按“选择”键，移动光标到“时间设定”，按“确定”键进入参数设
定（见图 9）, 按“选择”键移动光标选择需要改变项目，按“＋”“－”键
可改变当前参数，按“取消”键返回主菜单。
图 9
D、按“选择”键，移动光标到“流量设定”，按“确定”键进入流量设
定，按“＋”“－”键可将流量调高或降低（见图 10），按“取消”键返回主
菜单。
图 10
E、按“选择”键，移动光标到“数据查询”，按“确定”键进入界面（见
图 11）按“选择”键进行打印标记，被标记的打印项目被“▊”标记，按“确
定”键将标记的打印项目通过微型打印机打印出来，按“取消”键返回主菜
单。
图 11 图 12
F、 按“选择”键，移动光标到“K 值设定”，按“确定”键进入 K 值设
定界面（见图 13）按“＋”“－”键可将 K 值调高或降低，按“取消”键返
回主菜单。
图 13
G、 按“选择”键，移动光标到“传感器设定”，按“确定”键进入传感
器参数设定界面（见图 14）按“＋”“－”键可将红外发射管的发光效率调
高或降低，从而整体调高或降低主副传感器的信号，达到最好检测效率，
图 14
H、如需继续进行再次测量，换上新滤膜，如需改变设定参数就进入参数
设定，如不需改变直接按“确定”就可以测量了。
7、 故障分析与排除

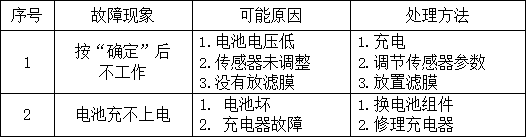

仪器在使用过程中出现故障时，及时检修，保证仪器正常工作。下表列
举一些故障及排除方法。
8、注意事项及保养
8.1 测尘人员在使用本仪器之前，应认真参阅本说明书，做到使用时得
心应手。用户如能参加本仪器使用维护的专题培训，将有助于全面了解仪器
的原理、结构、操作和日常维护。
8.2 在含尘空气中，开机前应先将滤膜装好到滤膜夹内，测尘时将滤膜
夹插入检定装置内。
8.3 在井下或危险场所采样过程中，严禁打开机盖，出现故障应返回地
面请专职员修理。
8.4 本机的充电器不属于本安型仪器，严禁井下及危险性场所使用。
8.5 如仪器长期不使用，应妥善保管，每一个月进行一次保护性充电，
以免电池长期过放电而损坏。
8.6 该仪器属于计量器具，根据国家计量法规，应送交国家授权的技术
机构进行检定或校准，校准周期为 1 年。
9、包装和标志
9.1 产品放入皮盒内装入专用泡沫盒内，然后装入木箱中。
9.2 包装箱内放有产品合格证、使用说明书及装箱清单各一份。
9.3 包装箱上注明：
9.3.1制造厂名、地址
9.3.2产品型号及名称
9.3.3体重和毛重
9.3.4箱体长、宽、高
9.3.5 “小心轻放”、“防潮”、“向上”等标志
9.3.6收货单位、名称、地址
9.3.7出厂日期
10、运输、贮存
10.1 包装成箱的各单机设备在避免直接受到雨雪影响条件下可以任何方
式运输。
10.2 包装成箱的设备应贮存在-10℃～+35℃相对湿度 85%的仓库中，周
围空气不得有酸碱和腐蚀气体。
11、开箱及检查
产品开箱检查应根据装箱单检查仔细核对箱内物品的名称、型号规格及
数量，产品合格证，安全标志准用证，防爆合格证和产品使用说明书，如有
疑问，请与我公司联系。
12、售后服务
仪器自出厂之日起，一年内由于产品质量问题引起的故障，经确认后，
本公司负责免费维修。若因使用不当，导致仪器损坏的，本公司仅收配件及
器材的成本费。我公司遵循“用户放心、满意”的售后服务宗旨，将本公司
产品实行终身保修服务。
武汉华德林科技有限公司
电话：027-86976669
传真：027-86976673
邮箱：hdlkj69@163.com
网址：www.whhdlkj.com
地址：武汉市阳逻开发区高新路 68 号
